Plasson 18050 Winkel Serie 18 Klemmfitting 90 Grad: Einfache und sichere Installation von Rohrsystemen für Bewässerungsanlagen
Entdecken Sie die Zuverlässigkeit des Plasson 18050 Winkel zur Richtungsänderung von Rohrsystemen bei einem Druck von bis zu 16 Bar.
Überblick über Plasson 18050 Winkel
Der Plasson 18050 Winkel ist eine innovative Lösung für die Verbindung von PE-Rohren in Bewässerungssystemen. Mit seiner robusten Konstruktion und dem einfachen Klemmsystem bietet er eine sichere und dauerhafte Verbindung.
Jeder der schon mit Klemmfittingen gearbeitet hat weiß, dass die zuverlässige Abdichtung entscheidend ist. Beim Plasson Fitting gibt es nur 3 Teile. Den Grundkörper, die Überwurfmutter und den Klemmring. Es gibt keine lose Dichtung und keine Halterung für den Dichtring, die herausfallen kann. Die Dichtung ist präzise in den Grundkörper eingearbeitet und kann nicht verloren gehen. Damit wird sowohl Heimwerkern als auch Profis die Installation vereinfacht und die entscheidende Fehlerquelle bei der Rohverbindung eliminiert.
Lediglich auf die Einstecktiefe des Rohrs muss geachtet werden, so dass das es weit genug über die Dichtung bis zum Anschlag geschoben wird.
Die PE Fittinge von Plasson sind in Saugleitungen vor der Pumpe sowie in Druckleitungen zuverlässig einsetzbar und stellen eine dauerhaft dichte, aber lösbare Verbindung zwischen PE Rohren her. Deswegen sind die Verbinder optimal für die Verlegung von Rohrsystemen in der Bewässerung, dem Brunnenbau und dem Bau von Trinkwasserleitungen.
Einzigartige Vorteile des Plasson 18050 Winkels
- Sicherheit: Weniger lose Teile und eine integrierte O-Dichtung verhindern Undichtigkeiten.
- Vielseitigkeit: Verfügbar in Größen von 16 mm bis 63 mm für diverse Anwendungen.
- Einfachheit: Schnelle Montage spart Zeit und Kosten.
- Zuverlässigkeit: Optimal für den Einsatz in der Bewässerung und Trinkwasserversorgung.
- Nachhaltigkeit: Langlebige Materialien garantieren ein umweltfreundliches Rohrsystem.
Einsatzbereiche des Plasson Winkel Klemmfittings
- Bewässerungssysteme, Beregnungssysteme, Brunnenbau, Landwirtschaft und Gartenbau
- Verbindungselement für PE 80, PE 100, und PE-Xa Rohre nach DIN 8074/75 und DIN EN 12201-2
- Trinkwasserversorgung gemäß DVGW W 400 und für Trinkwassernotversorgungssysteme
- Kaltwasserversorgung bis maximal 40° C
- Druckabwasserentsorgung
- Industrieleitungsbau
- Kabelschutzsysteme
- Verantwortung des Anwenders für den Einsatz außerhalb der genannten Bereiche
Installation des Plasson 18050 Winkels
- Rohrenden rechtwinkelig und spanfrei trennen.
- Rohrende für den Einschub, ab 32 mm Durchmesser anfasen mit geeignetem Werkzeug.
- Überwurfmutter vorbereiten und Einstecktiefe markieren.
- PE-Rohr einschieben und Überwurfmutter von Hand fest anziehen. Ab 40mm dann mit dem PLASSON-Schlüssel fest nachziehen.
Technische Details des Plasson 18050 Winkels
- Größen: Erhältlich für Rohrdurchmesser von 16 mm bis 63 mm.
- Druckklasse: Geeignet für Anwendungen bis 16 Bar.
- Materialien: Hochwertiges PP für Langlebigkeit und chemische Beständigkeit.
Zertifizierungen der Serie 18 Klemmfittings
- DVGW zertifiziert, dadurch in Trinkwasserinstallationen bedenkenlos einsetzbar.
- Entspricht den KTW-BWGL Anforderungen für den Kontakt mit Trinkwasser.
- Zertifiziert nach UBA Empfehlungen für die trinkwasserhygienische Eignung.
- Erfüllt die Elastomerrichtlinie des UBA für umwelt- und gesundheitsbewusste Materialien.
Produktdaten

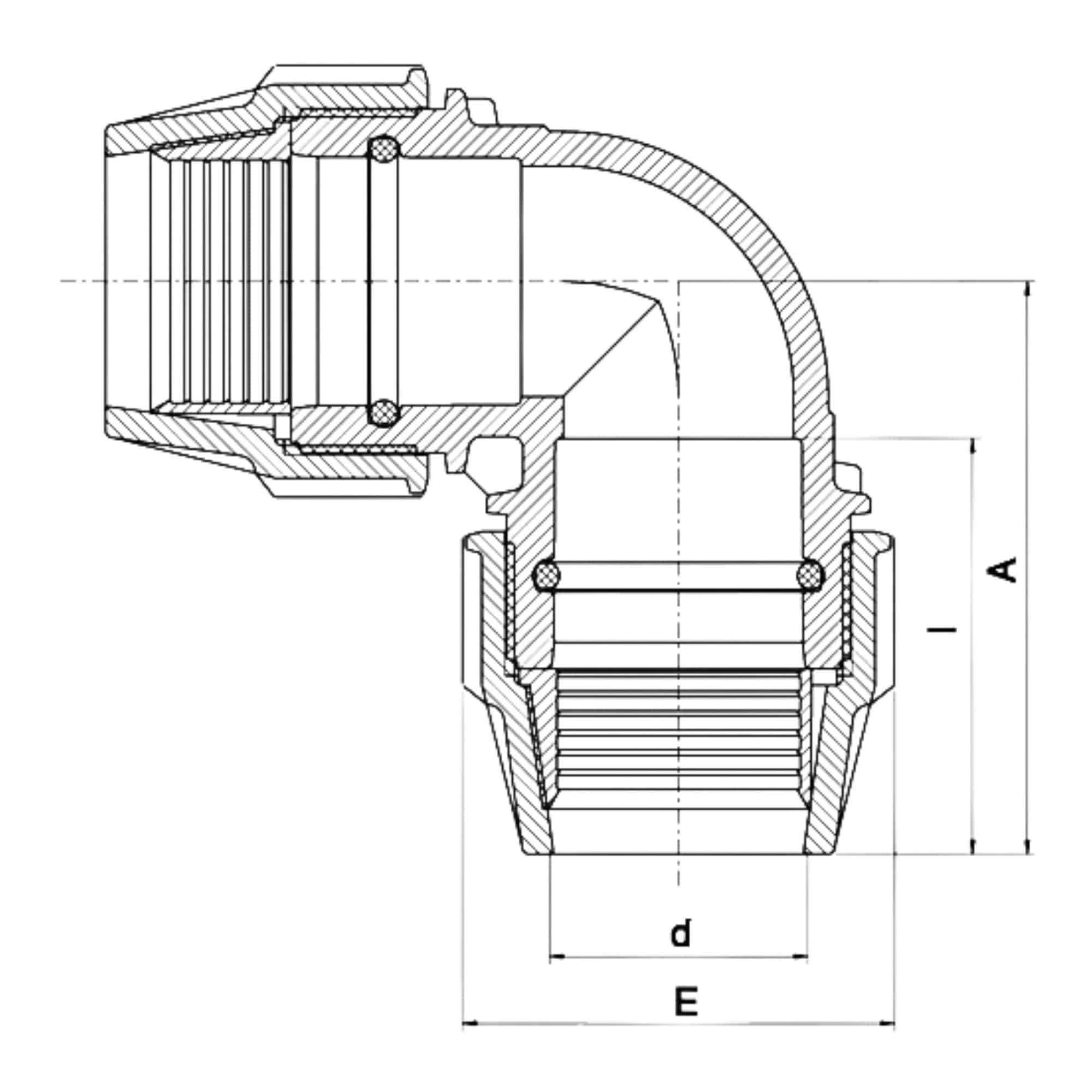

SKU | MPN | GTIN | Rohraußen-durchmesser (mm) | E (mm) | H (mm) | I Einstecktiefe (mm) | Gewicht (kg) | Druckklasse (PN) | Material Fittingkörper | Material Dichtungselement | Dichtungsform | Einsatzbereiche | SDR |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PL18KU16MM | 70106016 | 16 | 63 | 39 | 50 | 0,06 | PN 16 | PP-B | NBR | O-Ring | Bewässerungssysteme, Trinkwasserversorgung, Kaltwasserversorgung, Druckabwasserentsorgung, Industrieleitungsbau, Kabelschutzsysteme | SDR 11 | |
PL18KU20MM | 180100020 | 7296173034703 | 20 | 73 | 48 | 56 | 0,10 | PN 16 | PP-B | NBR | O-Ring | Bewässerungssysteme, Trinkwasserversorgung, Kaltwasserversorgung, Druckabwasserentsorgung, Industrieleitungsbau, Kabelschutzsysteme | SDR 11 |
PL18KU25MM | 180100025 | 7296173034727 | 25 | 79 | 54 | 58 | 0,12 | PN 16 | PP-B | NBR | O-Ring | Bewässerungssysteme, Trinkwasserversorgung, Kaltwasserversorgung, Druckabwasserentsorgung, Industrieleitungsbau, Kabelschutzsysteme | SDR 11 |
PL18KU32MM | 180100032 | 7296173034741 | 32 | 93 | 64 | 67 | 0,19 | PN 16 | PP-B | NBR | O-Ring | Bewässerungssysteme, Trinkwasserversorgung, Kaltwasserversorgung, Druckabwasserentsorgung, Industrieleitungsbau, Kabelschutzsysteme | SDR 11 |
PL18KU40MM | 180100040 | 7296173152193 | 40 | 108 | 82 | 82 | 0,34 | PN 16 | PP-B | NBR | Keildichtung | Bewässerungssysteme, Trinkwasserversorgung, Kaltwasserversorgung, Druckabwasserentsorgung, Industrieleitungsbau, Kabelschutzsysteme | SDR 11 |
PL18KU50MM | 180100050 | 7296173152216 | 50 | 127 | 96 | 93 | 0,50 | PN 16 | PP-B | NBR | Keildichtung | Bewässerungssysteme, Trinkwasserversorgung, Kaltwasserversorgung, Druckabwasserentsorgung, Industrieleitungsbau, Kabelschutzsysteme | SDR 11 |
PL18KU63MM | 180100063 | 7296173152230 | 63 | 151 | 113 | 110 | 0,84 | PN 16 | PP-B | NBR | Keildichtung | Bewässerungssysteme, Trinkwasserversorgung, Kaltwasserversorgung, Druckabwasserentsorgung, Industrieleitungsbau, Kabelschutzsysteme | SDR 11 |
Datenblätter
Jetzt Plasson 18050 Winkel kaufen
Bestellen Sie jetzt, um die Sicherheit und Qualität des Bewässerungssystems auf eine neue Stufe zu heben.
