Das neue Zweidraht-Steuerungssystem für moderne Bewässerungsanlagen
Produktübersicht: Wichtige Informationen auf einen Blick

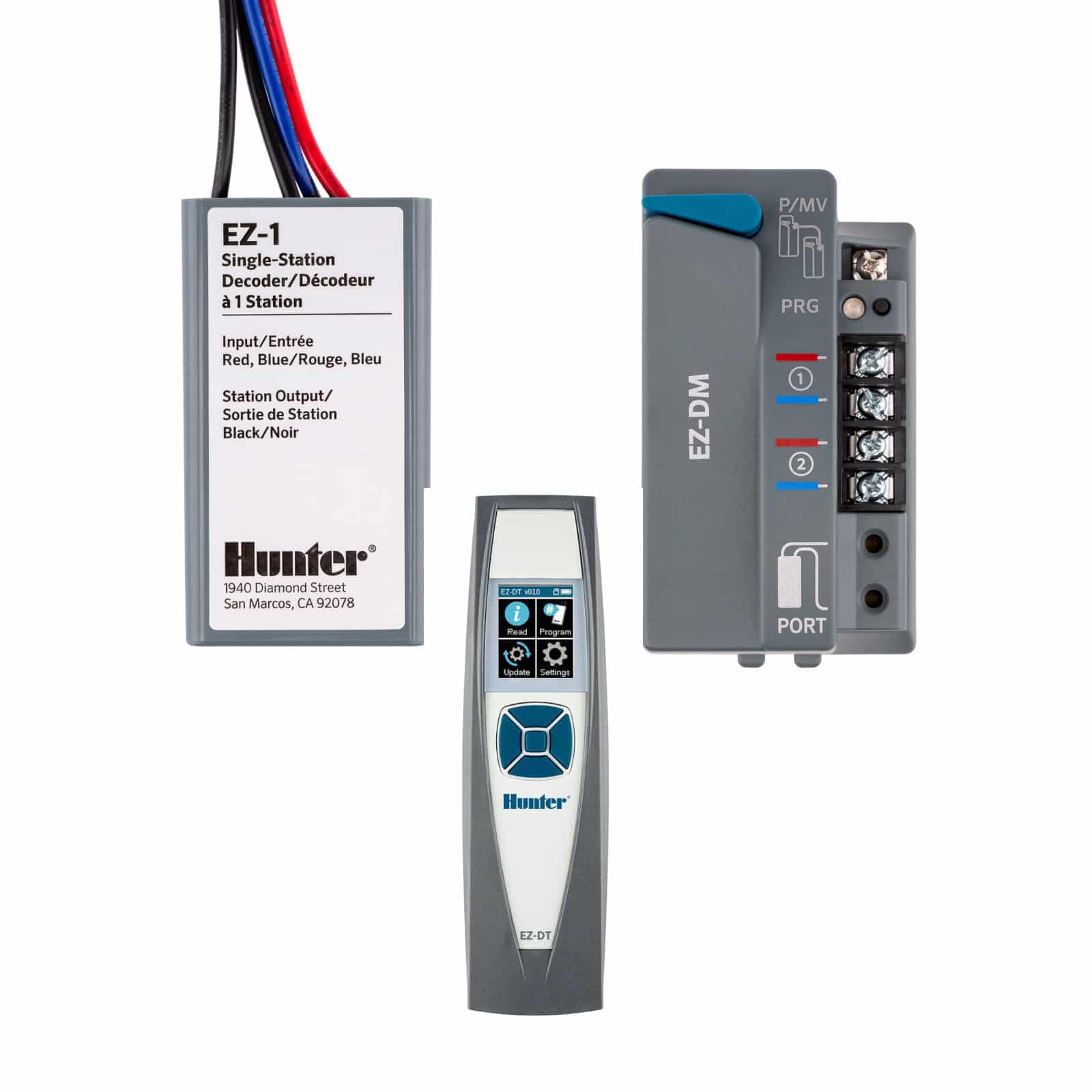

Das Hunter EZ Decoder System (EZDS) ist eine Neuheit im Bereich der Zweidraht-Technologie, die zuvor aufgrund von Kosten und Komplexität auf High-End-Bewässerungssysteme beschränkt war. Mit EZDS können Sie die Vorteile der Zweidraht-Steuerung auf eine einfachere und kostengünstigere Weise nutzen, wodurch diese Technologie für mehr Projekte als je zuvor zugänglich wird. Im Gegensatz zur klassischen Verkabelung von Magnetventilen, muss bei der Decodertechnologie nur ein 2 adriges Kabel vorhanden sein oder verlegt werden. An dieses Kabel werden wie an einer Perlenkette die Decoder angereiht, welche dann die Ventile der Bewässerungsanlage schalten können. Auch zur Nachrüstung ist das System optimal geeignet.
Hauptmerkmale des Hunter EZ Decoder Systems
- Anzahl der Stationen: HPC / Pro-C: bis zu 28 plus Hauptventil, ICC2/HCC: bis zu 54 plus Hauptventil
- Keine speziellen Kabel und Anschlüsse erforderlich: Dies vereinfacht die Installation und macht das System kosteneffektiv
- Keine besondere Erdung oder Überspannungsschutz in der Kabelführung erforderlich: Spart bei der Installation Zeit und Geld
- Programmierbare Decoder: Ohne einzelne Seriennummern einzugeben
- Pumpstationen oder weit entfernte Hauptventile aktivierbar: Mit P/MV über Zweileiterverkabelung
- Flexibler Hybridbetrieb: Mit Decoder- und herkömmlich verkabelten Stationen möglich
- EZ-1-Decoder verfügen über eine integrierte Status-LED
- EZDT kabelloses, tragbares Diagnosegerät für EZ Decoder-Systeme: Fehlersuche und -behebung vor Ort, ohne den Decoder zu deinstallieren
Detaillierte Beschreibung: Materialien und Konstruktion
EZDS ist kompatibel mit allen Funktionen der Hydrawise-fähigen HPC und HCC Steuergeräte, der Centralus-fähigen ICC2 Steuergeräte sowie Pro-C Steuergeräte. Sie können entweder das PC-DM oder das EZ-DM Zweidraht-Ausgabemodul anschließen, um bis zu 28 (Pro-C) oder 54 (HCC/ICC2) Bewässerungsstationen mit einem einzigen Kabelpaar zu steuern. Installieren Sie einfach einen EZ-Decoder bei jedem Ventil.
Die EZ-Decoder sind klein, wasserdicht und verfügen über eine farbcodierte Verkabelung und eine praktische LED-Statuslampe. Es werden keine speziellen Kabel oder Anschlüsse benötigt. Besser noch, das System kann zusammen mit herkömmlichen Ausgabemodulen verwendet werden, wodurch sowohl direkt verdrahtete Ventile als auch Decoder mit demselben Steuergerät betrieben werden können. Diese Technologie ermöglicht außerdem die einfache Änderung eines konventionell verdrahteten Systems in ein Zweidraht-System mithilfe der vorhandenen Kabel. So einfach ist das!
Anwendungsfälle des Hunter EZ Decoder Systems
- Umwandlung bestehender Steuerungen: Konvertieren Sie vorhandene konventionell verdrahtete Systeme einfach in Zweidraht-Systeme mithilfe der vorhandenen Verkabelung
- Erweiterung bestehender Systeme: Fügen Sie mehr Stationen zu Ihrem aktuellen Bewässerungssystem hinzu, ohne zusätzliche Kabel zu verlegen
- Hybridbetrieb: Nutzen Sie gleichzeitig Decoder- und herkömmlich verdrahtete Stationen für maximale Flexibilität
EZDS Kabellängen
Kabelquerschnitt | Eine aktive Magnetspule* | Zwei aktive Magnetspulen* |
---|---|---|
0,5 mm² | 167 m | 83 m |
0,8 mm² | 267 m | 133 m |
1 mm² | 333 m | 167 m |
1,5 mm² | 500 m | 250 m |
2,5 mm² | 833 m | 417 m |
4 mm² | 1.333 m | 667 m |
* Die Entfernungen in der Tabelle sind basierend auf 60 Hz für amerikanischen Kabelquerschnitt berechnet, mit einer Kabeltemperatur von 50°C und einem Sicherheitsfaktor von 10%.
Zusätzliche Informationen
- Hersteller: Hunter Industries
- Marke: Hunter
- Farbe: Schwarz
- Material: Kunststoff
- Zertifizierungen: UL, cUL, FCC, CE, RCM, Industry Canada
- Kompatibilität: HPC, HCC, ICC2, Pro-C Steuergeräte
Hunter EZ-DM
Das Hunter EZ-DM Erweiterungsmodul wandelt einen ICC2 oder HCC Controller in einen Decoder Controller um. Dies bedeutet, dass der Controller dann in der Lage ist, mit den EZ-1 Decodern zu arbeiten. Das System unterstützt bis zu 54 Stationen plus ein Hauptventil und bietet zwei Kanäle zur Steuerung.
Das EZ-DM ist speziell dafür entwickelt, die Steuerung von Bewässerungssystemen zu vereinfachen und zu verbessern. Die EZ-1 Decoder sind kleine, wasserdichte Module mit farbcodierten Kabeln und integrierten Status-LEDs, die eine einfache Installation und schnelle Fehlerdiagnose ermöglichen.
Mit dem EZ-DM Modul können sowohl konventionelle als auch Decoder-Stationen gleichzeitig betrieben werden. Dies bietet eine große Flexibilität und Skalierbarkeit, da sowohl direkt verdrahtete Ventile als auch Decoder innerhalb desselben Steuergeräts betrieben werden können.
Die Installation des EZ-DM ist einfach und kostengünstig, da keine speziellen Kabel oder Anschlüsse benötigt werden. Zudem sind keine besonderen Erdungen oder Überspannungsschutzmaßnahmen erforderlich, was Zeit und Geld spart. Die programmierbaren Decoder benötigen keine individuellen Seriennummern, was den Einrichtungsprozess weiter vereinfacht.
Ein weiteres Highlight ist die Unterstützung langer Kabelwege von bis zu 1.000 Metern, was besonders für große Bewässerungsanlagen vorteilhaft ist. Das EZ-DM ermöglicht auch die Aktivierung von Pumpstationen oder weit entfernten Hauptventilen über den Zweidraht-Pfad.
Hunter PC-DM
Das Hunter PC-DM Erweiterungsmodul ist speziell entwickelt, um HPC und Pro-C Steuergeräte in Decoder Controller zu verwandeln. Dieses Modul ermöglicht es, bis zu 32 Stationen plus ein Hauptventil über ein einziges Kabelpaar zu steuern, was die Kapazität und Flexibilität Ihrer Bewässerungsanlage erheblich erweitert.
Hunter EZ-1
Der Hunter EZ-1 Decoder ist ein Einzelstationsdecoder, der speziell für das Hunter EZ Decoder System entwickelt wurde. Dieses System ist kompatibel mit den Steuergeräten HPC, HCC, ICC2 und Pro-C. Der EZ-1 Decoder ist klein, wasserdicht und verfügt über farbcodierte Kabel sowie eine integrierte Status-LED, die eine einfache Installation und schnelle Fehlerdiagnose ermöglichen.
Ein herausragendes Merkmal des EZ-1 Decoders ist seine Fähigkeit, zwei Standard-24-VAC-Magnetspulen zu aktivieren. Dadurch kann der Decoder vielseitig in verschiedenen Bewässerungssystemen eingesetzt werden. Der EZ-1 benötigt keine speziellen Kabel oder Anschlüsse, was die Installation kostengünstig und unkompliziert macht. Zudem sind keine besonderen Erdungen oder Überspannungsschutzmaßnahmen erforderlich, was sowohl Zeit als auch Geld spart.
Ein weiteres Highlight des EZ-1 ist die Unterstützung langer Kabelwege von bis zu 1.000 Metern. Dies ist besonders vorteilhaft für große Bewässerungsanlagen. Der Decoder ermöglicht auch die Aktivierung von weit entfernten Hauptventilen über den Zweidraht-Pfad, was die Flexibilität und Effizienz des Systems weiter erhöht.
Die programmierbaren Decoder des EZ-1 benötigen keine individuellen Seriennummern, was den Einrichtungsprozess weiter vereinfacht. Außerdem können mit dem EZDT, einem kabellosen, tragbaren Diagnosegerät, Fehler im Feld erkannt und elektrische Probleme behoben werden, ohne dass die Decoder deinstalliert werden müssen. Dies erleichtert die Wartung erheblich und spart Zeit bei der Instandhaltung des Systems.
Zusammengefasst bietet der Hunter EZ-1 Decoder eine flexible, kosteneffiziente und einfach zu installierende Lösung für moderne Bewässerungssysteme. Er verbessert die Installation und Wartung erheblich und ist eine wertvolle Ergänzung für jede Bewässerungsanlage.
Hunter EZDT
Das Hunter EZDT ist ein tragbares, batteriebetriebenes Diagnose- und Programmierwerkzeug, das speziell für die Verwendung mit dem Hunter EZ Decoder System entwickelt wurde. Dieses innovative Gerät ermöglicht eine drahtlose Kommunikation mit EZ-1 Decodern und bietet umfassende Diagnose- und Fehlerbehebungsfunktionen direkt im Feld, ohne dass die Decoder aus dem Zweidraht-Pfad entfernt werden müssen.
Mit dem EZDT können Sie den Status, die Stationsadresse, den Stromverbrauch und die Spannung der Decoder schnell und einfach auslesen. Dies erleichtert die Wartung und Fehlerbehebung erheblich. Ein weiteres wichtiges Merkmal des EZDT ist die Möglichkeit, Decoder-Stationen über eine drahtlose Verbindung zu programmieren. Dies bietet flexible Optionen zur Programmierung neuer Decoder vor der Installation oder zur Umprogrammierung vorhandener Decoder im Feld.
Das EZDT ist mit einem 1,8 Zoll großen, vollfarbigen, hintergrundbeleuchteten TFT-Display ausgestattet und wird mit 4 AAA-Batterien betrieben. Die kompakte und robuste Bauweise des Geräts macht es ideal für den Einsatz in verschiedenen Bewässerungsumgebungen.
Zusammengefasst bietet das Hunter EZDT eine benutzerfreundliche und effiziente Lösung für die Wartung und Verwaltung von EZ Decoder Systemen, indem es schnelle und präzise Diagnosen sowie einfache Programmierungsoptionen ermöglicht.
Hunter PC-DM-KIT
Das Hunter PC-DM-KIT ist ein umfassendes Upgrade-Kit, das speziell dafür entwickelt wurde, die Funktionalität von Pro-C Steuergeräten zu erweitern. Dieses Kit enthält das PC-DM Decoder Output Module und eine neue Frontplatte für den Pro-C Controller. Die Kompatibilität wird durch den Austausch der vorhandenen Pro-C Frontplatte gegen die neue Frontplatte aus dem Kit erreicht. Das PC-DM-KIT ist kompatibel mit Pro-C Steuergeräten ab dem Modelljahr 2020 oder neuer und ermöglicht die Steuerung von bis zu 32 Stationen plus einem Hauptventil über ein einziges Kabelpaar.
Produktspezifikationen des Hunter EZ Decoder Systems
Produkt | MPN | SKU | EAN/GTIN | Gewicht | Abmessungen |
---|---|---|---|---|---|
Hunter EZ-DM | EZDM | HUDSEZDM00 | 0611698542989 | 0.3 kg | 12 x 6 x 3 cm |
Hunter PC-DM | PC-DM | HUDSEZPCDM | 0611698564691 | 0.3 kg | 12 x 6 x 3 cm |
Hunter EZ-1 | EZ1 | HUDSEZDEZ1 | 0611698542996 | 0.2 kg | 10 x 5 x 2 cm |
Hunter EZDT | EZDT | HUDSEZDT00 | 0611698684115 | 0.3 kg | 12 x 6 x 3 cm |
Hunter PC-DM-KIT | PC-DM-KIT | HUDSPCDMKI | 0611698657492 | 0.4 kg | 14 x 7 x 3 cm |
